科研机构定制钢桁架静载荷实验系统

1、300kN构工程梁柱教学试验系统主要用于力学加载试验和土木工程相关***科研试验，可方便对墙体、混凝土梁，钢结构桁架等构件进行力学性能试验，也可进行柱类、梁类、桁架类、框架类、节点类试验。

2、反力架内部净高度2.4m，立柱内部净间距2m；加载横梁与基座设计承载力大于300kN；横梁截面高度不小于300mm，均布竖肋；基座顶部预留两排安装孔；钢构表面涂刷防锈漆。

标配短柱承台2个，承台高度500mm，承台下端板预留与基座连接接口。

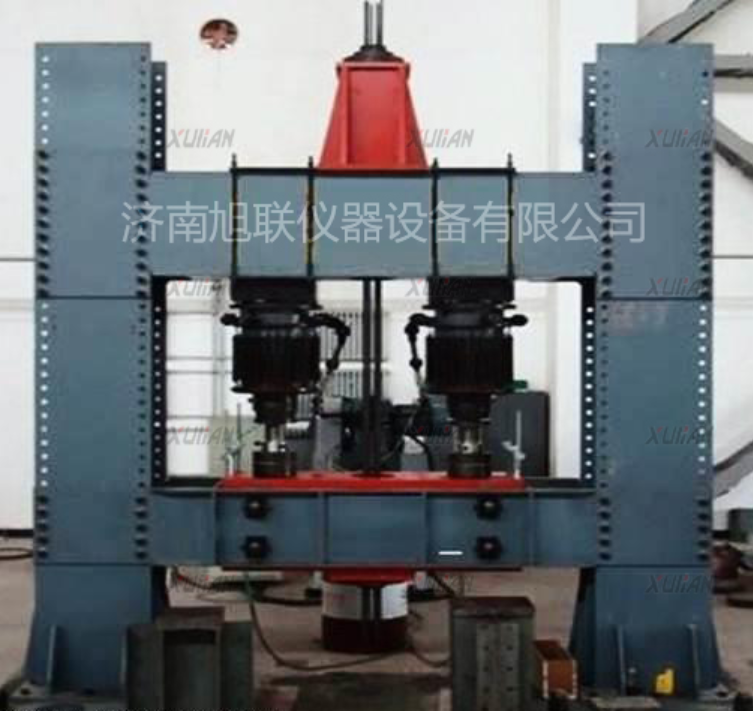

定制反力架-结构工程梁柱教学试验系统

 一、结构工程教学实验系统

主要功能：本设备采用自反力结构（适用于没有建设反力地基的临时实验室），主要用于结构试验教学，在加载框架内能够进行钢筋混凝土简支梁试验、钢桁架静荷载试验。

1).    梁的静载荷实验系统

?  配置原则：一共配备4套系统，可以满足一个班（分为6个组，每组6个人）同时进行教学实验（其中两个组进行钢桁架试验）

 组成：加载框架（如图2所示）、手动泵6套、千斤顶6个、负荷传感器6只、试验附具、钢桁架试样2套、静态应变仪2台。

因为一个台架内有两套钢桁架，所以可以满足两个组同时进行试验。

工作原理：

手动控制泵站压力通过千斤顶给被测梁加载，负荷传感器和应变片信号传送到静态应变仪上，A/D转换后传给计算机进行数据处理，绘制力-应变曲线。
