绝缘子孔隙性试验机

一、产品介绍：

绝缘子孔隙性试验机是用于检测绝缘子材料（如陶瓷、玻璃、复合材料等）内部孔隙数量、尺寸、分布及其绝缘性能影响的专用设备。本设备采用卧式翻盖结构，集成高精度压力加载、液体渗透测试机自动化控制系统，适用于高压线路针式绝缘子、盘形悬式瓷绝缘子等各类绝缘子的孔隙性试验，符合GB/T775等标准。

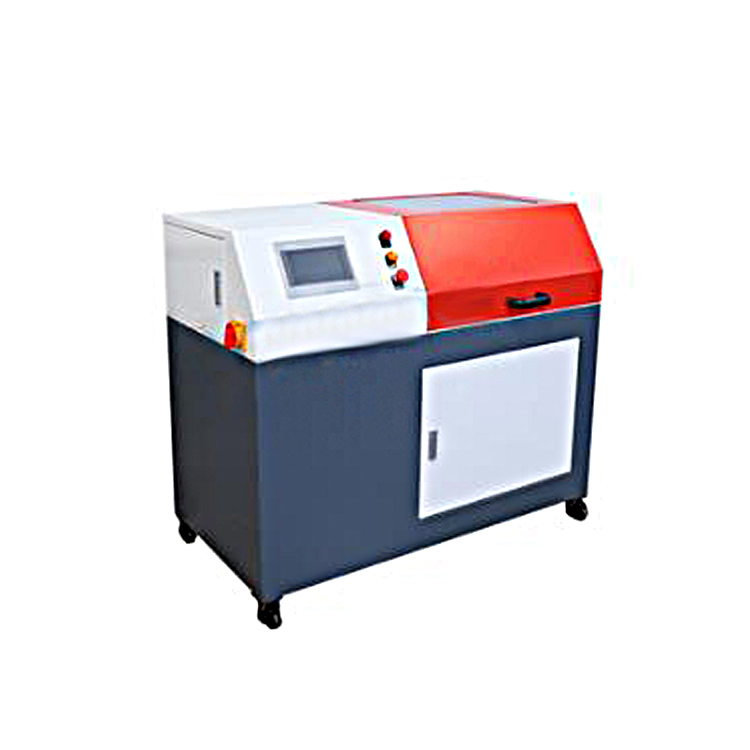

（图片仅供参考，以实际产品为准）

执行标准：

GB/T 775.1-2006《绝缘子试验方法 第1部分：一般试验方法》

GB/T 1001.1-2003《标称电压高于1000V 的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件 - 定义、试验方法和判定准则》

GB/T 8287.1-2008《标称电压高于1000V系统用户内和户外支柱绝缘子 第1部分：瓷或玻璃绝缘子的试验》

二、技术参数：

MAX试验力：25MPa

力分辨率：0.01 MPa

力示值准确度：1.0级

加载速度：0.5MPa/s

溶液排放时间：5L/min

储液仓容积：＞7L

定时时间：0－9999h

尺寸：1180*580*1000mm

电源：AC220V 1.0kW 50Hz

主体框架：卧式

主体结构：翻盖式结构

整机重量：100kg

三、设备优点：

1、适用于高压线路用针式绝缘子、盘形悬式瓷绝缘子等各类绝缘子孔隙性试验。

2、试验机采用PID控制技术，能稳定可靠地加载至标准要求所需的试验压力。

3、高压仓采用不锈钢材质，有手动卸压结构，能自动排除溶液，自动添加溶液，高压仓内放置样品收集装置。

4、采用防护罩结构，防护罩装有观察窗口，防护罩带有电气联锁功能，保证试验过程安全可靠。

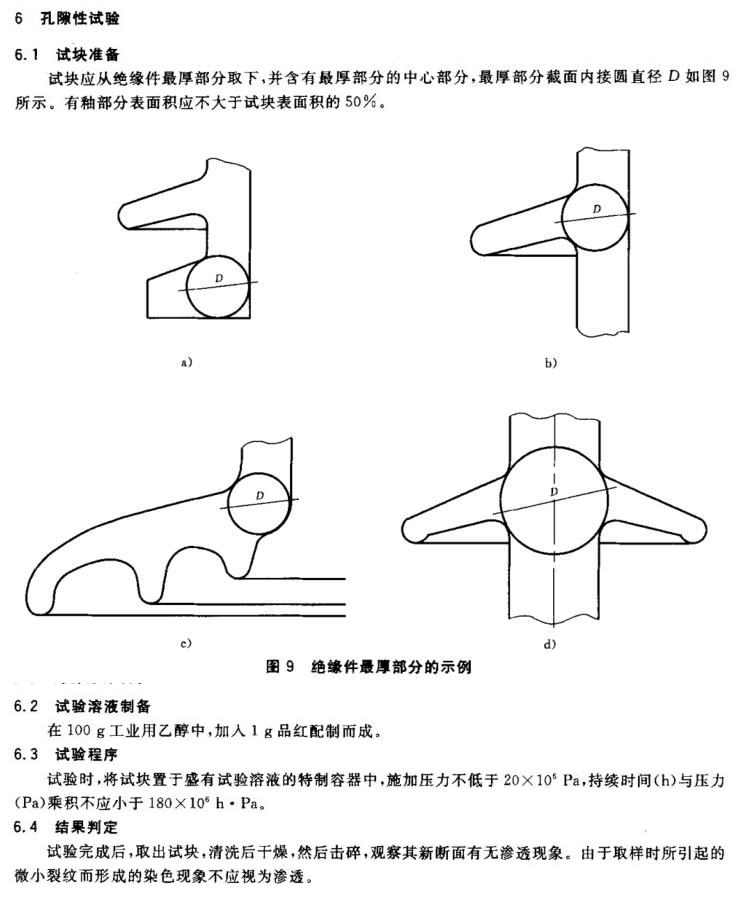

四、绝缘子孔隙性试验机的试验方法：符合GB/T775.1-2006相关标准

五、绝缘子孔隙性试验装置的维护与保养

日常维护：每日试验结束后，清理装置表面灰尘和溶液残留，检查翻盖密封胶条是否完好，液压系统有无漏油现象。定期检查各传感器连接是否松动，确保数据采集准确。

定期保养：每3个月对液压系统进行一次全面保养，更换液压油，清洗液压泵、液压缸和管道。每6个月对PLC和触摸屏进行一次校准，确保控制系统稳定运行。每年对装置整体性能进行一次全面检测，对磨损部件进行更换。
