绝缘子温度循环试验机

一、产品介绍：

绝缘子温度循环试验机是用于模拟绝缘子在不同温度和气压条件下的性能测试设备。系统采用PLC控制模具备温控、气压调节、快速注水、排水功能，满足GB/T775.1-2006等标准。它主要用于瓷绝缘子、针式绝缘子和线路柱式绝缘子的温度循环试验，以及110kV及以下避雷器的密封试验。

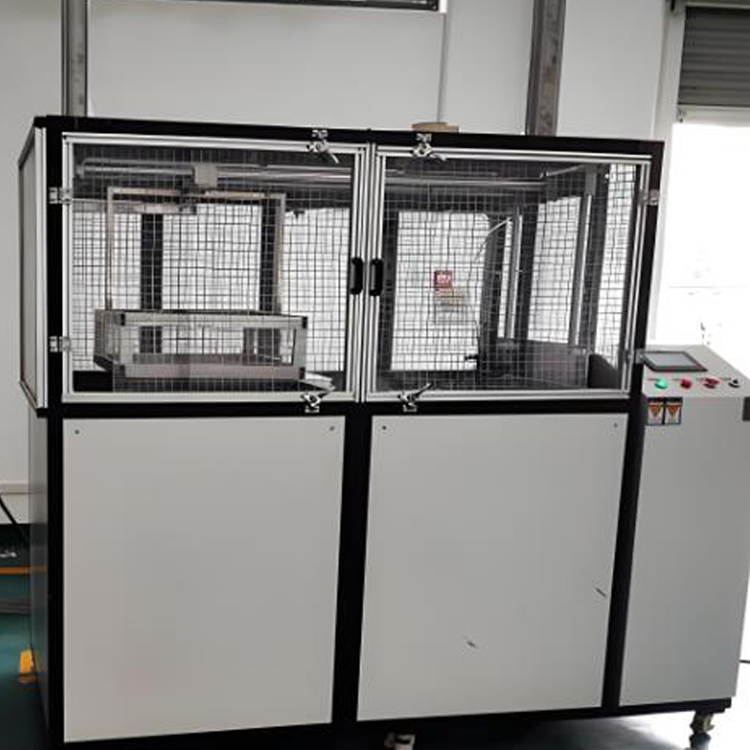

（图片仅供参考，以实际产品为准）

执行标准：

GB/T 775.1-2006《绝缘子试验方法 第1部分：一般试验方法》

GB/T 1001.1-2003《标称电压高于1000V 的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件--定义、试验方法和判定准则》

二、技术参数：

试验重量：50kg

温度分辩率：0.1℃

气压分辨率：0.001MPa

温度控制精度：0.5℃

温度控制范围：50~95℃；

气压控制精度：0.001MPa

气压控制范围：0.001MPa~0.02Mpa

加温速率：1℃/min；

水箱注水速率：600L/h；

水箱放水速率：650L/h

控制方式：PLC控制

温度变送模块：智能一体化温度变送器模块

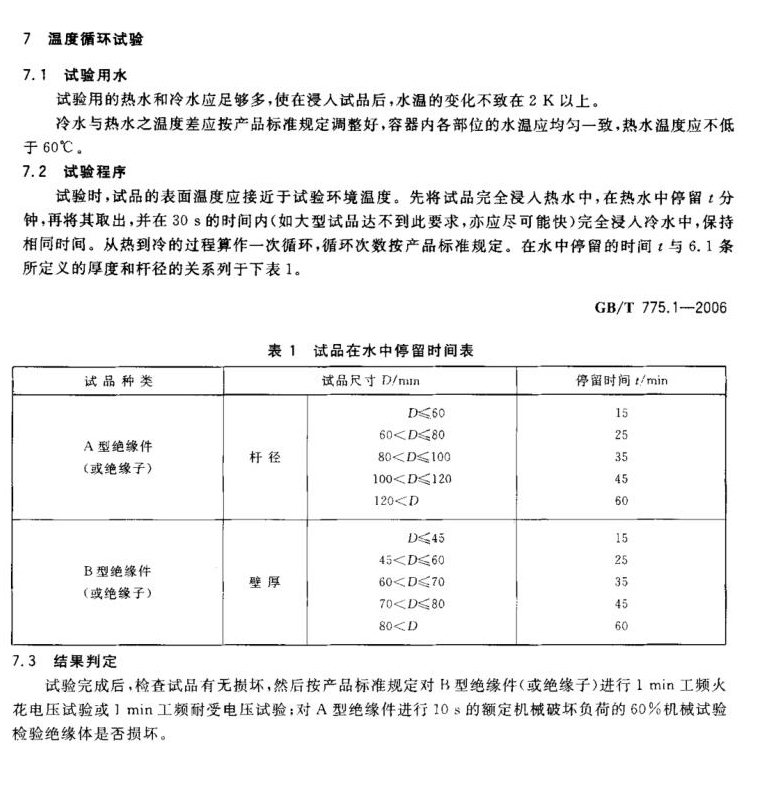

三、绝缘子温度循环试验机的试验方法：符合GB/T775.1-2006

四、设备的安装与调试

Ø 安装条件：试验台需安装在平整、干燥、通风良好的场地，环境温度为 0 - 40℃，相对湿度≤85%。安装位置应预留足够的空间，便于设备维护和试样装卸。同时，确保试验台接地良好，避免电气安全事故。

Ø 调试步骤

Ø 硬件调试：检查试验台各部件的安装是否正确，连接是否牢固。对加热、制冷、气压发生等装置进行单独调试，确保其工作正常。

Ø 软件调试：将编写好的 PLC 程序下载到控制器中，进行程序调试。通过触摸屏设置温度、气压等参数，检查控制系统是否能够准确控制各装置的工作状态，实现温度、气压的精确调节。

Ø 整体调试：安装绝缘子试样，进行完整的温度循环试验，检查试验台的各项性能指标是否符合要求。对试验过程中出现的问题进行分析和解决，确保试验台能够稳定、可靠地运行。

五、设备的维护与保养

Ø 日常维护：每天试验结束后，清理试验台表面的灰尘和水渍，检查各部件的连接是否松动。定期检查温度、气压传感器的工作状态，确保数据采集准确。

Ø 定期保养：每3个月对加热、制冷装置进行一次清洁和维护，检查电加热管、制冷压缩机等部件的工作性能。每6个月对PLC控制系统进行一次检查和保养，清理控制柜内的灰尘，检查电气元件的连接是否牢固。每年对试验台进行一次全面的性能检测和校准，确保各项性能指标符合要求。
