绝缘子机电负荷破坏试验机

一、产品介绍：

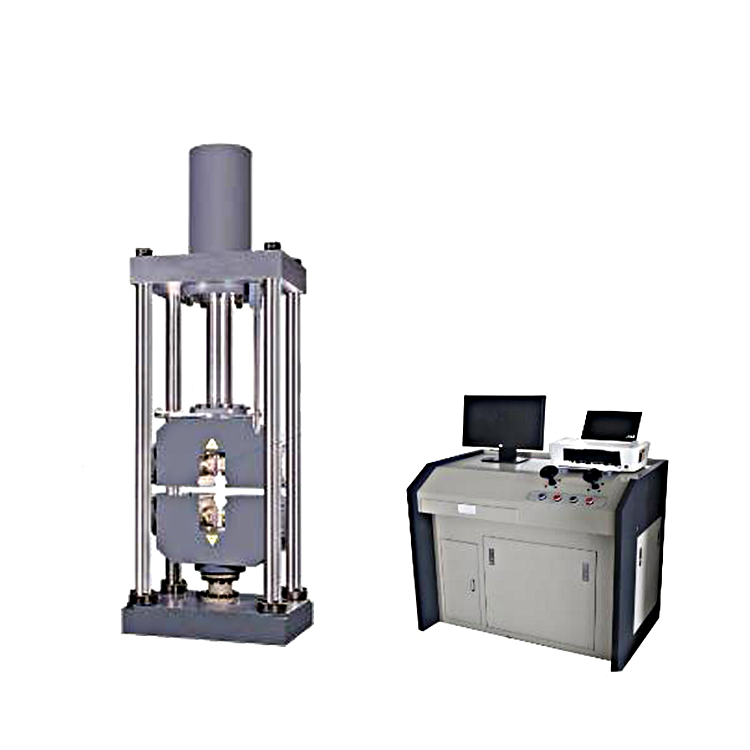

绝缘子机电负荷破坏试验机是专门用于测试绝缘子机械性能和电气性能的综合性试验设备。它通过模拟实际运行中的机械负荷和电气负荷，检验绝缘子在复杂工况下的可靠性、耐久性和安全性，确保其符合相关标准要求。

绝缘子机电负荷试验机可以对绝缘子两端同时施加电压和拉力，其特点为在高电压通电下，能保持较高负荷力值，并能用球窝连接各类绝缘子，实现绝缘子机电破坏负荷试验。

执行标准：

GB/T 775.3-2006《绝缘子试验方法 第3部分机械试验方法》

GB/T 1001.1-2003《标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》

GB/T 19519-2004《标称电压高于1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则》

GB/T 22709-2008《架空线路玻璃或瓷绝缘子串元件 绝缘体机械破损后的残余强度》

GB/T 4056-2008《绝缘子串元件的球窝连接尺寸》

二、技术参数：

试验力：1000kN

MAX拉伸空间（不含连接金具）：800mm

动夹头可调整行程：800mm

测量范围：10-1000kN

测量量程：全程不分档

测量精度：±1%

MAX工作空间（含加载行程）：1125mm

加载行程：200mm

位移测量精度：±1%

加载速度：0-100mm/min无级可调

动夹头调整速度：200mm/min

连接金具：可根据试验要求加工配套的金具

变压器电压：0-100kV

变压器容量：10kVA

电压波动范围：±5%

频率范围：48-62Hz

配置防护墙(钢丝网带门结构)并具有立柱防护网：1000*650mm

三、安全保护配置

1.当试验力超过大试验力的2％～5％或设定值时，过载保护；

2.当试样破断后，自动停止试验；

3.当活塞移动到极限位置时，行程保护；

4.当后夹头座移动到极限位置时，行程保护；

5.试验区域有防护罩，保护试验人员的安全；

6.油温、液位、油阻保护与指示装置；

7.当出现紧急情况时，直接按下控制柜上的急停按钮，断电保护。‌

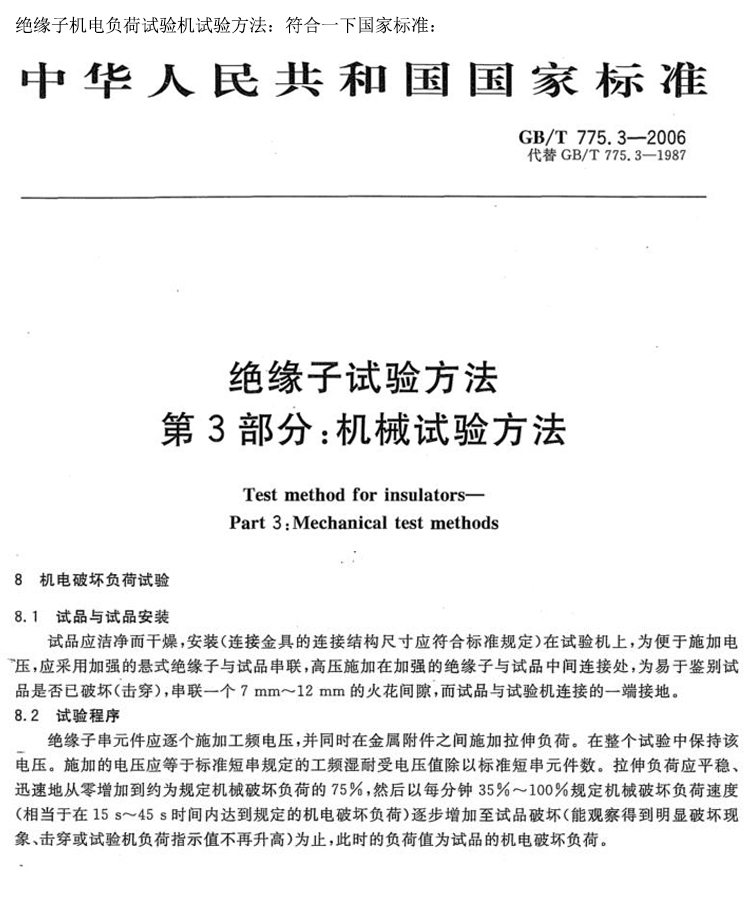

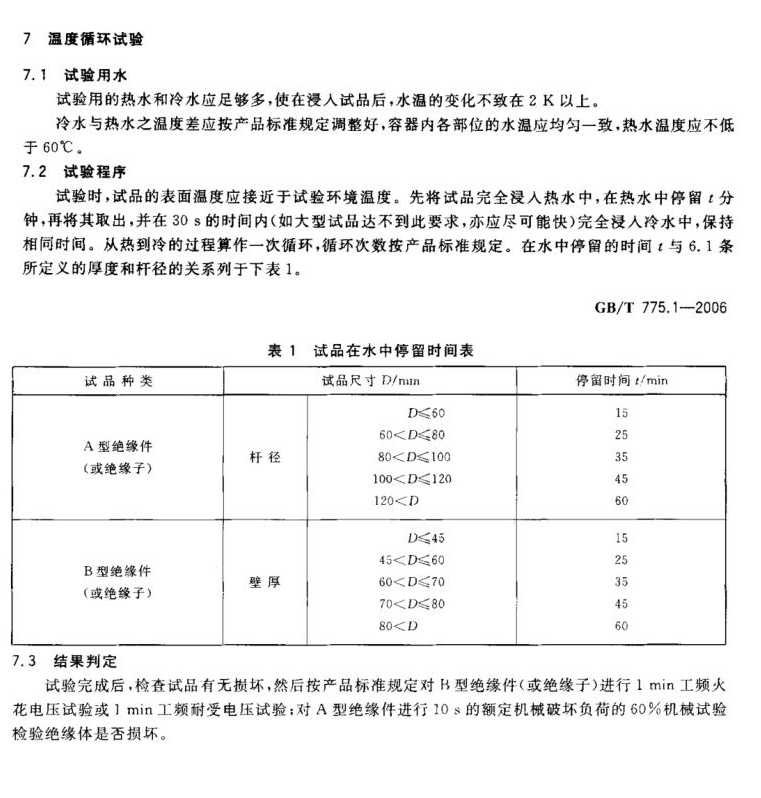

四、绝缘子机电负荷破坏试验方法如下：
