1、试验机的用途：
本钢丝绳疲劳试验机根据GB/T12347-2008、YB/T5196-2005及YB/T5197-2005的要求，针对钢丝绳作整绳弯曲疲劳试验的一种工艺性试验设备。主要用来做直径在1.6mm-10.0mm范围内的飞机操纵用钢丝绳，航空用钢丝绳和不绣钢钢丝绳的弯曲疲劳性能试验。
可以测定di一根钢丝断裂时弯曲疲劳次数，或试样一股或quan部破断时弯曲疲劳次数，或一捻距内断丝根数达到规定值时弯曲疲劳次数，或试样达到规定的弯曲疲劳次数等。
钢丝绳疲劳试验机具有试验可靠，读数直观、准确等特点，是生产和使用航绳和不绣钢绳企业和科研单位的bi备产品。
2、主要技术规范：
2.1 钢丝绳疲劳试验机试样直径 1.6mm-10.0mm
2.2 试样弯曲疲劳频率 20-120次/分钟
2.3 试样张力值 20N-600N
2.4 计数方式 触摸屏显示
2.5电机1.1KW
2.6外形尺寸1500X600X1465mm
2.7重量800KG
3、试验机结构简述

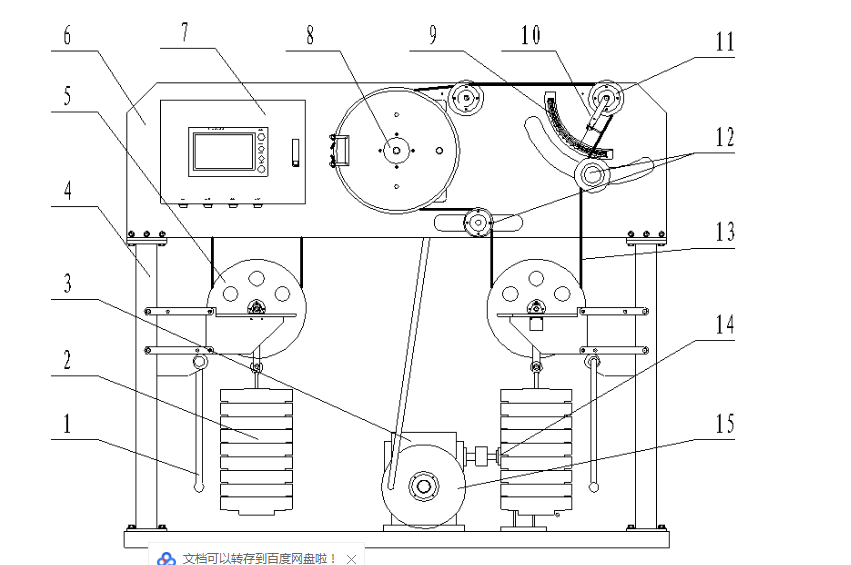

钢丝绳疲劳试验机采用平向弯曲立式结构，主要由电机和减速机、主动轮、弯曲滑轮、载荷动滑轮、导向轮、电控部分等零部件组成。
弯曲滑轮根据钢丝绳直径的粗细分类制作，一种直径的钢丝绳对应一种弯曲滑轮，各种弯曲滑轮设计成同一种安装方式，更换方便，只要把一个M8的螺母拧下，拆下原来的滑轮，换上新滑轮即可。
钢丝绳疲劳试验机设计了两种载荷动滑轮：一种为钢质较轻的滑轮，它适合做直径6mm以下的钢丝绳试样的试验，还有一种是较重的钢质滑轮，它适合做直径4.5mm以上的钢丝绳试样的试验。
减速机与电机采用柔性联接，电机转速1400r/min，经变频，蜗轮蜗杆减速，减速机输出轴转速为20-120r/min，误差为±5%。采用了曲柄连杆机构，使主动轮在100°范围内往复转动，使试样承受平向弯曲。
本试验机采用西门子PLC和步科触摸屏，人性化设计，八位计数，钢丝绳疲劳试验机操作方便，显示清晰可靠。
更多关于这款设备的信息，请关注济南旭联仪器官网，或拨打0531-85966136，24小时移动电话15966628811（微信同步）。
本钢丝绳疲劳试验机根据GB/T12347-2008、YB/T5196-2005及YB/T5197-2005的要求，针对钢丝绳作整绳弯曲疲劳试验的一种工艺性试验设备。主要用来做直径在1.6mm-10.0mm范围内的飞机操纵用钢丝绳，航空用钢丝绳和不绣钢钢丝绳的弯曲疲劳性能试验。
可以测定di一根钢丝断裂时弯曲疲劳次数，或试样一股或quan部破断时弯曲疲劳次数，或一捻距内断丝根数达到规定值时弯曲疲劳次数，或试样达到规定的弯曲疲劳次数等。
钢丝绳疲劳试验机具有试验可靠，读数直观、准确等特点，是生产和使用航绳和不绣钢绳企业和科研单位的bi备产品。
2、主要技术规范：
2.1 钢丝绳疲劳试验机试样直径 1.6mm-10.0mm
2.2 试样弯曲疲劳频率 20-120次/分钟
2.3 试样张力值 20N-600N
2.4 计数方式 触摸屏显示
2.5电机1.1KW
2.6外形尺寸1500X600X1465mm
2.7重量800KG
3、试验机结构简述
钢丝绳疲劳试验机采用平向弯曲立式结构，主要由电机和减速机、主动轮、弯曲滑轮、载荷动滑轮、导向轮、电控部分等零部件组成。
弯曲滑轮根据钢丝绳直径的粗细分类制作，一种直径的钢丝绳对应一种弯曲滑轮，各种弯曲滑轮设计成同一种安装方式，更换方便，只要把一个M8的螺母拧下，拆下原来的滑轮，换上新滑轮即可。
钢丝绳疲劳试验机设计了两种载荷动滑轮：一种为钢质较轻的滑轮，它适合做直径6mm以下的钢丝绳试样的试验，还有一种是较重的钢质滑轮，它适合做直径4.5mm以上的钢丝绳试样的试验。
减速机与电机采用柔性联接，电机转速1400r/min，经变频，蜗轮蜗杆减速，减速机输出轴转速为20-120r/min，误差为±5%。采用了曲柄连杆机构，使主动轮在100°范围内往复转动，使试样承受平向弯曲。
本试验机采用西门子PLC和步科触摸屏，人性化设计，八位计数，钢丝绳疲劳试验机操作方便，显示清晰可靠。
更多关于这款设备的信息，请关注济南旭联仪器官网，或拨打0531-85966136，24小时移动电话15966628811（微信同步）。
