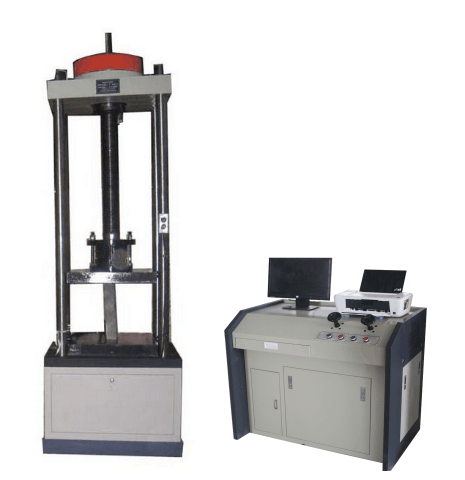

PYD-300W型微机控制恒应力排烟道压力试验机
一、设备简述：
PYD-300W型排烟道压力试验机是我公司针对排烟道产品专业生产制造，主要用于玻璃纤维增强水泥排气管道式成品力学性能试验，符合《JC/T854-2008》的标准要求，可进行排气管道垂直承载力、抗压强度测试。该试验机采用微机控制加载，可实现恒载荷、恒速率试验要求；可连续加荷平稳、具有实验数据自动显示、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程，显示试验力及试验曲线，测试精准科学，操作简易便捷。
同时该机还可应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
适用标准：
JC/T854-2008《玻璃纤维增强水泥排气管道》
GB/T5464-2010《建筑材料不燃性试验方法》
GBT/15231-2008《玻璃纤维增强水泥性能试验方法》
二、设备结构及功能
本试验机主要由主机、液压操纵系统控制柜、智能测控系统及电气控制系统等部分组成。
·主机
主机采用油缸下置式四立柱主机，试验空间位于主机的上方。
·传动系统
中横梁升降采用电机经带动丝杠旋转，调整上压盘的空间位置，实现压缩空间的调整。
·液压系统
油箱内的液压油通过电机带动油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
·电气测控系统：
（1）伺服控制油源核心部件均采用高精度精密原器件，性能稳定。
（2）具有过载，过流，过压，位移上下限位和紧急停止等保护功能。
（3）基于PCI技术的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。
（4）试验结束时，可自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
（7）具有网络传输接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
三、主要技术指标：
1、主机结构：框架式
2、最大试验力：300KN
3、试验力精度：≤±1%
4、操作系统：计算机控制 多种语言选择
5、测量范围：最大试验力的10%—100%
6、精度级别：1级
7、试验力准确度：优于示值的±1%
8、力分辨率：0.1N
9、位移测量：分辨率为0.01mm
10、空间调整机构：电动调整
11、活塞空载移动速度：0～60mm/min；
12、活塞加载移动速度：0～60mm/min；
13、活塞行程：200mm
14、立柱间距550mm（可根据客户需求定制）
15、压缩空间：500*600*1550mm（可根据客户需求定制）
16、压盘尺寸：500*600（可根据客户需求定制）
17、试验保护功能：过载保护
18、安全保护装置：限位开关
19、工作条件
１）、在室温10~35°范围内。
２)、在无震动环境中。
３)、周围无腐蚀性介质、无磁场干扰的环境中。
４)、电源电压波动范围小于额定电压的±10%。
５)、地基应平整、牢固。
四、系统基本配置：
1、试验机主机四立柱框架结构1台
1.1电机1个
1.2减速系统1套
1.3传感器1只
1.4精密丝杠1套
3、限位开关1套
4、测控系统含计算机，打印机1套
5、烟道专用附具1套
6、随机工具1套
7、电源连接线1套
8、技术资料：包括：使用说明书合格证、装箱单
五、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维护。
一、设备简述：
PYD-300W型排烟道压力试验机是我公司针对排烟道产品专业生产制造，主要用于玻璃纤维增强水泥排气管道式成品力学性能试验，符合《JC/T854-2008》的标准要求，可进行排气管道垂直承载力、抗压强度测试。该试验机采用微机控制加载，可实现恒载荷、恒速率试验要求；可连续加荷平稳、具有实验数据自动显示、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程，显示试验力及试验曲线，测试精准科学，操作简易便捷。
同时该机还可应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
适用标准：
JC/T854-2008《玻璃纤维增强水泥排气管道》
GB/T5464-2010《建筑材料不燃性试验方法》
GBT/15231-2008《玻璃纤维增强水泥性能试验方法》
二、设备结构及功能
本试验机主要由主机、液压操纵系统控制柜、智能测控系统及电气控制系统等部分组成。
·主机
主机采用油缸下置式四立柱主机，试验空间位于主机的上方。
·传动系统
中横梁升降采用电机经带动丝杠旋转，调整上压盘的空间位置，实现压缩空间的调整。
·液压系统
油箱内的液压油通过电机带动油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
·电气测控系统：
（1）伺服控制油源核心部件均采用高精度精密原器件，性能稳定。
（2）具有过载，过流，过压，位移上下限位和紧急停止等保护功能。
（3）基于PCI技术的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。
（4）试验结束时，可自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
（7）具有网络传输接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
三、主要技术指标：
1、主机结构：框架式
2、最大试验力：300KN
3、试验力精度：≤±1%
4、操作系统：计算机控制 多种语言选择
5、测量范围：最大试验力的10%—100%
6、精度级别：1级
7、试验力准确度：优于示值的±1%
8、力分辨率：0.1N
9、位移测量：分辨率为0.01mm
10、空间调整机构：电动调整
11、活塞空载移动速度：0～60mm/min；
12、活塞加载移动速度：0～60mm/min；
13、活塞行程：200mm
14、立柱间距550mm（可根据客户需求定制）
15、压缩空间：500*600*1550mm（可根据客户需求定制）
16、压盘尺寸：500*600（可根据客户需求定制）
17、试验保护功能：过载保护
18、安全保护装置：限位开关
19、工作条件
１）、在室温10~35°范围内。
２)、在无震动环境中。
３)、周围无腐蚀性介质、无磁场干扰的环境中。
４)、电源电压波动范围小于额定电压的±10%。
５)、地基应平整、牢固。
四、系统基本配置：
1、试验机主机四立柱框架结构1台
1.1电机1个
1.2减速系统1套
1.3传感器1只
1.4精密丝杠1套
3、限位开关1套
4、测控系统含计算机，打印机1套
5、烟道专用附具1套
6、随机工具1套
7、电源连接线1套
8、技术资料：包括：使用说明书合格证、装箱单
五、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维护。
