移动式水泥杆检测平台

产品介绍：

移动式水泥杆检测平台专业为电力、通信水泥杆（电杆）的现场力学性能检测设计，集成液压加载、高精度传感和智能控制技术，可快速完成抗弯、抗压、抗裂、扭转、挠度等试验，满足GB/T4623-2014等国家标准要求。适用于生产质检、工程验收、科研试验等多场景。

执行标准：

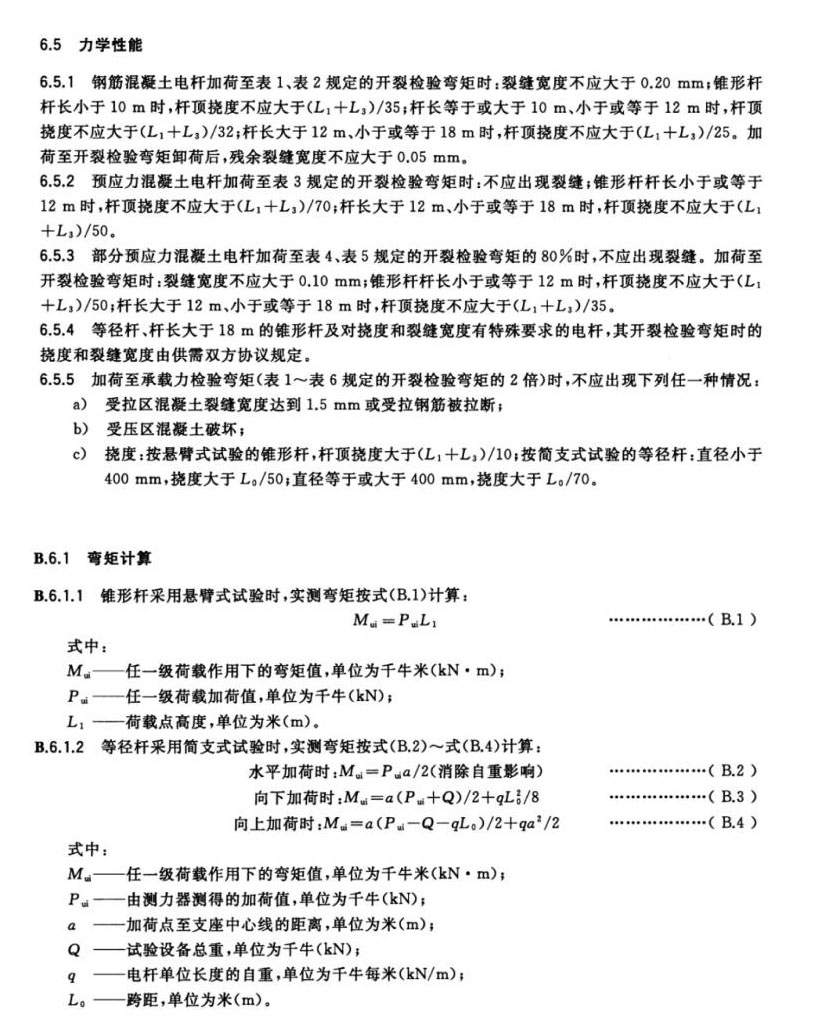

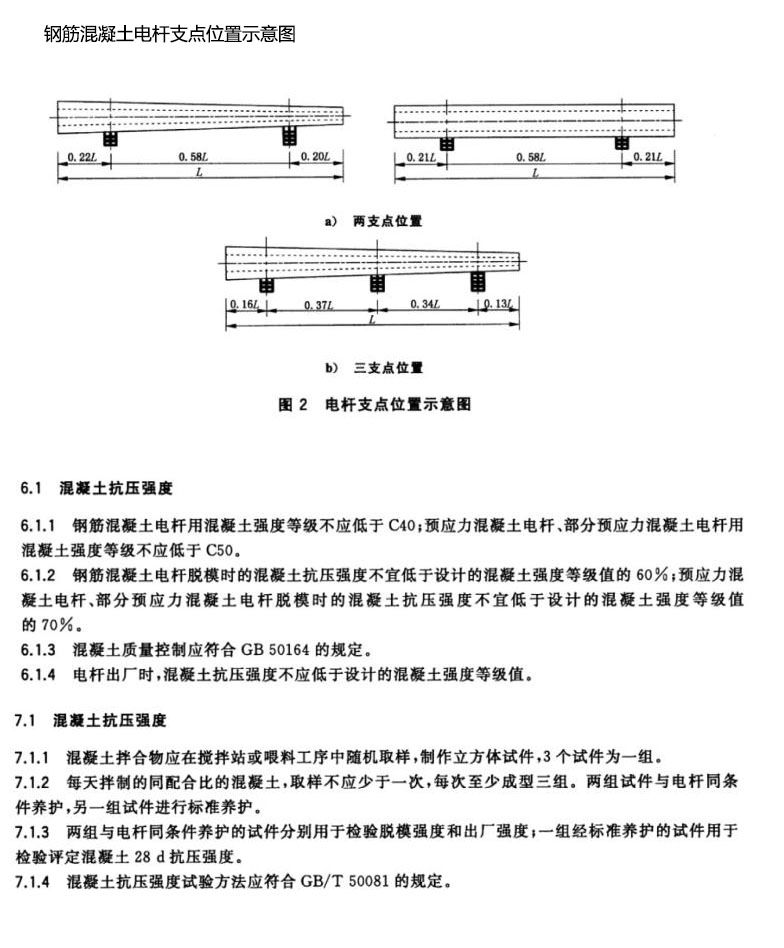

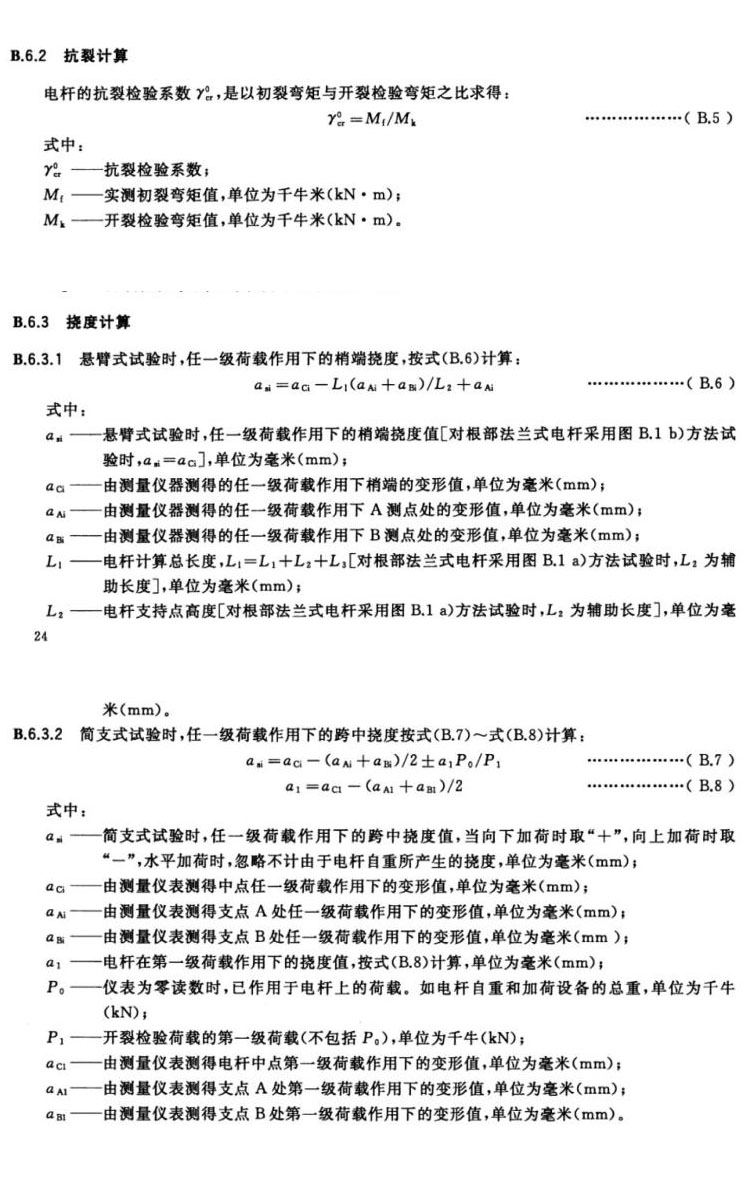

GB/T 4623-2014《环形混凝土电杆》

技术指标

1. 最大载荷：20kN

2. 测量范围：1%~100%F.S

3. 过载能力：110%F.S

4. 加载速率：0-200mm/min

5. 设备展开占地尺寸：15米x5米

6. 位移分辨率 ：0.01mm

7. 位移精度：±1%

8. 力值分辨率 ：0.001kN

9. 力值准确度：±1%

10. 力控速率调节范围：0.005%-5%FS/S

11. 力控速率控制精度：速率 <0.05%FS时，为±1%设定值以内

12. 位移速率控制精度：为设定值的±0.2%以内

13. 联锁保护：位移限位保护、力值过载保护、过热保护、电压过载保护

14. 数据采集频率：≥100Hz

15. 闭环控制速率：≥100Hz

16. 加载速率：0-200mm/min

17. 工作环境温度：-20℃—— +80

18. 电源: AC220V  15kW

19. 整机质量：5500kg

移动式水泥杆检测平台主要功能：

1. 适用于混泥土电杆力学性能试验。

2. 主要针对15米/稍径230mm及以下电杆进行力学试验。

3. 电杆在试验过程中测量位移和拉力，达到数字可控，可视。

4. 通过YM-5000控制器，笔记本，无线模组，可保证试验数据准确无误。

5. 测量电杆拉力分段都能显示于笔记本控制界面。

6. 具备试验数据（曲线图）下载功能。

结构组成：

1、机械结构设计

移动平台：采用重型拖车或可升降底盘，配备液压支脚确保稳定性。载重能力≥20T，适应不同长度水泥杆（6-15m）。

加载系统：

液压加载单元：伺服液压缸，可以模拟弯曲、压缩载荷。

支撑结构：可调间距滚轮支架，适配不同杆径（φ150-φ400mm）。

安全防护：防倾倒装置、紧急制动按钮、载荷过载保护。

2、测控系统：

控制软件

基于 Windows 系统开发，界面简洁直观，支持用户自定义试验参数（如加载速率、试验终止条件等）。实时显示力值、位移、弯矩、挠度等数据，并动态绘制试验曲线，便于用户直观掌握试验进程与结果。

数据管理软件

具备强大的数据存储与管理功能，支持按试验日期、电杆规格等条件检索数据。可对试验数据进行批量处理、统计分析，生成专业试验报告，提升工作效率。

试验流程

（一）试验准备

检查测试平台各部件连接是否牢固，液压系统油位是否正常，电源线路是否安全可靠。

将待测试电杆平稳放置于测试平台，使用专用夹具固定电杆两端，确保电杆轴线与加载方向一致。

在电杆关键部位安装位移传感器、力传感器，连接便携式无线采集模块，完成传感器校准与系统调试。

打开笔记本电脑，启动控制软件，设置试验参数（如加载速率、最大载荷等），确认系统运行正常。

（二）试验执行

点击 “开始试验” 按钮，电动伺服液压加载系统按设定速率平稳加载，数据采集系统实时采集力值、位移等数据，并传输至笔记本电脑。

试验过程中，操作人员通过控制软件实时监控试验数据与曲线变化，观察电杆变形情况，确保试验安全进行。

当电杆达到预定试验条件（如最大载荷、规定位移量）或出现破坏迹象时，系统自动停止加载，记录试验数据 。

（三）试验后处理

关闭测试平台电源，卸下电杆与传感器，清理设备表面残留污渍。

使用控制软件导出试验数据至 Excel 文件，进行数据分析与处理，计算电杆力学性能指标（如抗弯强度、抗剪强度等）。

生成试验报告，内容涵盖试验基本信息、数据图表、计算结果及结论，为电杆质量评估提供依据。
