轻质隔墙板抗弯折试验机

一、产品介绍：

轻质隔墙板抗弯折试验机是用来测定隔墙板、外墙内保温板等非金属材料薄板抗弯折力的试验设备。该机根据GB/T 30100-2013《建筑墙板试验方法》与JG/T 169-2016《建筑隔墙用轻质条板通用技术要求》等试验方法的要求进行设计制造，配置不同的夹具支座来做不同的试验，如抗压、抗弯、抗折等。

执行标准：

GB/T 30100-2013《建筑墙板试验方法》

GB/T 169-2016《建筑隔墙用轻质条板通用技术要求》

JG/T 159-2004《外墙内保温板》

二、工作原理：

采用三点或四点弯曲试验方法，通过对轻质隔墙板施加垂直于板面的集中或均布载荷，使隔墙板产生弯曲变形，直至达到破坏状态或达到规定的变形量，记录试验过程中的载荷和变形数据，以此来评估隔墙板的抗弯折性能。

三、设备结构组成：

(一)主机框架

主机框架采用高强度钢材焊接而成，经过严格的时效处理，确保具有足够的刚度和稳定性，能够承受试验过程中的最大试验力而不发生明显变形。框架的设计充分考虑了操作的便利性和安全性，为各个部件提供了稳固的支撑。

(二)加载系统

1. 动力源：选用高性能的伺服电机和高精度的减速机，组成动力驱动系统。伺服电机具有响应速度快、控制精度高的特点，能够精确控制加载速度和加载力的大小，满足不同试验的要求。

2. 加载装置：采用先进的滚珠丝杠副传动，将电机的旋转运动转化为直线运动，实现对轻质隔墙板的加载。加载装置配备了高精度的负荷传感器，能够实时准确地测量试验力的大小，并将信号反馈给控制系统，实现闭环控制。

(三)测量系统

1. 负荷测量：采用高精度的负荷传感器，其测量范围覆盖 1% - 100% FS，示值相对误差控制在 ±1%以内。传感器具有良好的线性度和重复性，能够为试验提供准确的负荷数据。

2. 变形测量：配备高精度的位移传感器，测量范围为 0.2% - 100%。位移传感器安装在加载装置上，能够实时测量轻质隔墙板在试验过程中的变形量，为分析隔墙板的力学性能提供重要数据。

(四)控制系统

采用先进的工业计算机控制系统，结合专业的试验软件，实现对试验机的自动化控制和数据处理。控制系统具有以下功能：

1. 参数设置：可根据试验要求设置试验力、加载速度、试验时间等参数，操作简单方便。

2. 实时监控：实时显示试验力、变形量、试验时间等数据，并绘制试验曲线，直观展示试验过程。

3. 数据处理：自动计算试验结果，如抗弯折强度、弹性模量等，并可对数据进行存储、打印和分析。

4. 安全保护：具备过载保护、限位保护等功能，当试验力超过设定值或位移达到极限位置时，自动停止试验，确保设备和人员的安全。

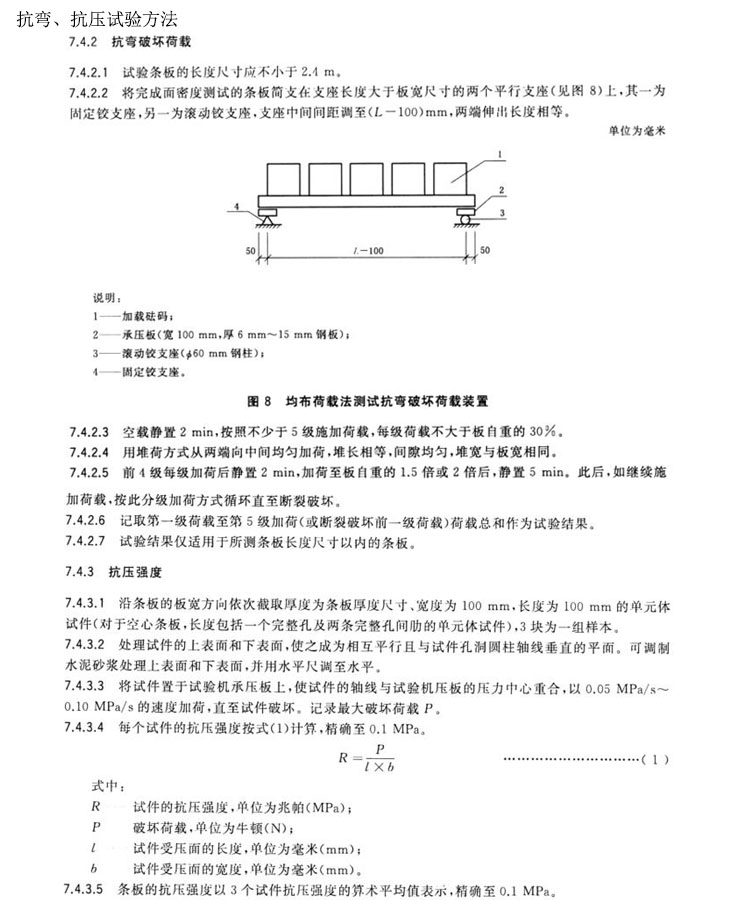

四、轻质隔墙板材抗弯、抗压试验方法：符合G/T 169-2016标准
