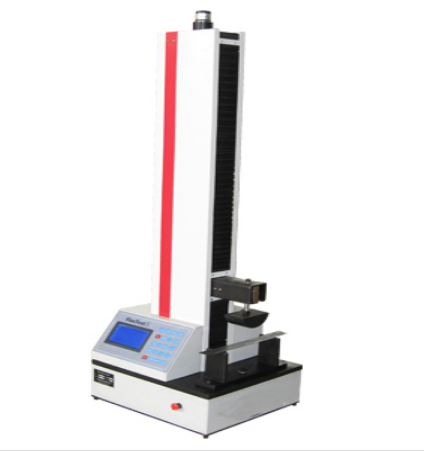

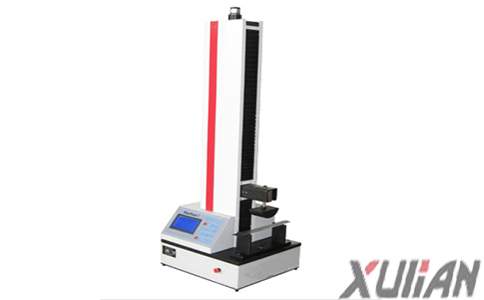

陶瓷胶粘剂横向变形测试仪 LDS-100



一、产品简介： 陶瓷胶粘剂横向变形测试仪是根据国标JC/T547-2005《陶瓷墙地砖胶粘剂》中的胶粘剂横向变形试验方法， JC/T1004-2006《陶瓷墙地砖填缝剂》中的附录B水泥基填缝剂横向变形试验方法等而设计的试验机。

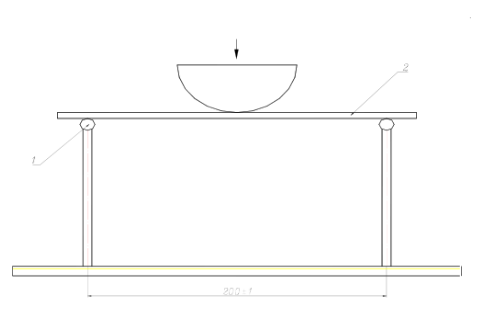

                                                                                                     示意图


 本机由控制系统通过设备控制器，经调速系统控制伺服电机转动，经减速系统减速后，通过精密滚珠丝杠副带横梁上升、下降，完成对陶瓷墙地砖 胶粘剂的横向变形测试，可以显示横向变形和压力，查询20组试验数据和试验曲线，无污染、噪音低，效率高，具有较 宽的调速范围。


一、技术指标：
1、最大试验力： 100N(其他50N、200N、500N可选)
2、测 量 范 围： 2%－100 %F.S
3、试验力分辨率： 0.01N
4、 试验机精度级别：1级
5、 试验力准确度： 优于示值的±1%
6、 位 移 测 量： 分辨率为0.01mm
7、调 速 范 围： 1-500mm/min连续可调
8、 试 验 空 间： 大于600mm
9、主 机 尺 寸： 400×360×1350mm
10、重量： 约100kg
11、工作环境：室温～45℃，湿度20%～80%，无强磁场和振动


二、功能及特点：
1. 主机为单臂落地式结构，机架刚度大、精度高、使用寿命长。
2.  传动部分采用同步齿形带、高精度滚珠丝杠副传动，传动平稳、精度高、噪音低，传动效率高。
3. 液晶控制器和调速系统为公司自行研制开发，具有性能稳定可靠，抗干扰能力强，调速范围广等特点，调速范围可达1 ～500mm/min，无级调速。
4.  液晶显示器采用触摸健操作方式，液晶显示屏幕大，操作简单，使用方便。可以实时显示试验力、拉伸速度、横向变 形，并有最大试验力保持功能，自动数据查询、存储、曲线等功能。
5.  液晶显示屏克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。
6. 主机具有过载保护和上下机械限位等功能，控制系统还有过流、过压等保护功能，使用安全可靠。


五、主要配置
1、100N负荷传感器 1只
2. 液晶控制器 1套
3. 光电编码器 1只
4. 滚珠丝杠 1副
5. 控制电机 1套
6. 电机驱动器 1套
7. 减速系统 1台
8. 横向变形测试专用夹具 1套
9. 技术资料 1套 （使用说明书、装箱单、合格证明书）


六、质量保证 售后服务
设备质保期为正式交货之日起一年，在质保期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类 零件损坏，及时免费更换。质保期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任 务。
