货架梁柱连接刚度和强度试验机

产品介绍：

货架梁柱连接刚度和强度试验机是在地震荷载作用下，对货架梁柱弯矩连接进行合格循环试验，同时确定梁柱连接的刚度和强度。通过该试验，可验证货架梁柱连接在地震作用下的可靠性，为货架结构的抗震设计和优化提供依据。

依据标准：

ANSI MH16.1-2023 13.5《工业钢制仓储货架的设计、测试和使用》

技术参数：

轴向载荷范围

最大轴向拉伸载荷：0~500kN

最大轴向压缩载荷：0~500kN

载荷精度：≤±0.5% FS（满量程），分辨率：1/100000

弯矩载荷范围

最大节点弯矩：0~50kN・m

弯矩施加方式：通过横梁端加载力与力臂组合实现

弯矩测量精度：≤±1.0% FS

控制方式：计算机闭环控制，支持力控制、位移控制、应变控制三种模式，可平滑切换

控制精度：力控制≤±1.0% 设定值，位移控制≤±0.5% 设定值

位移测量

节点轴向位移：量程 0~500mm，精度≤±0.1% FS

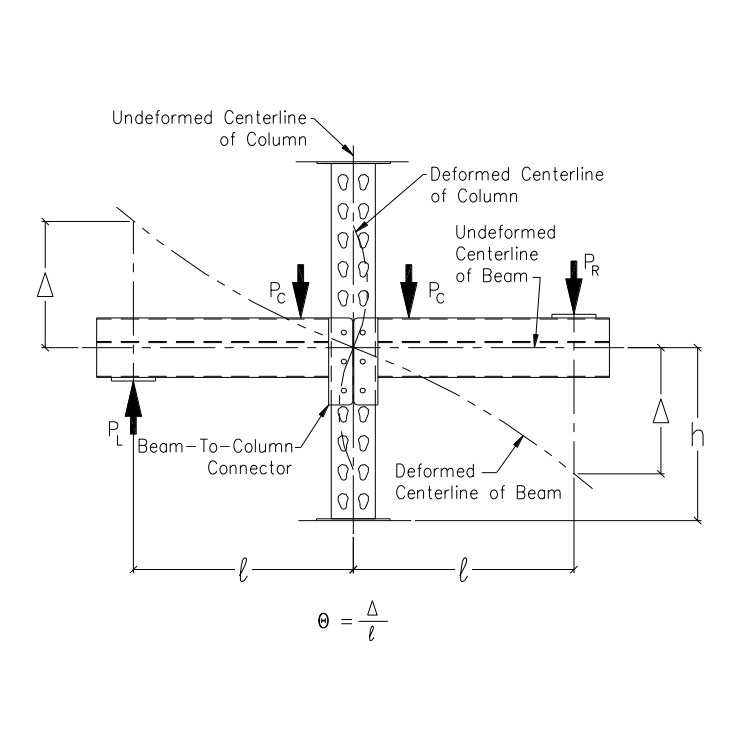

节点转角（刚度测试核心）：量程 - 5°~+5°，精度≤±0.01°

横梁挠度：量程 0~300mm，精度≤±0.1% FS

试件尺寸范围

立柱截面：宽度 50~300mm，厚度 1.5~5mm（适应 C 型钢、方管等常见货架立柱）

横梁截面：宽度 40~200mm，长度 300~2000mm（覆盖轻型至重型货架横梁）

连接方式兼容：螺栓连接、卡扣连接、焊接连接等主流货架节点形式

试验空间

垂直空间（立柱高度方向）：≥2500mm（满足多层货架节点测试）

水平空间（横梁延伸方向）：≥3000mm

试件夹持方式：可调节工装夹具

货架梁柱连接刚度和强度试验流程：

1.试件准备：按照试验要求，制作符合规格的货架梁柱连接试件，并对试件进行外观检查和尺寸测量，确保试件质量符合要求。

2.试件安装：将试件安装在试验装置上，调整夹具和支撑框架，使试件处于正确的受力位置，确保各部件连接牢固。

3.预加载：进行预加载试验，检查试验装置和测量系统的工作状态，消除试件和装置之间的间隙，确保试验数据的准确性。

4.正式加载：按照ANSI-MH-16.1-2023标准的13.5条规定的加载程序进行正式加载，记录加载过程中的荷载、位移、应变等数据。

5.数据采集与分析：实时采集试验数据，并利用专业的数据处理软件进行分析，计算梁柱连接的刚度和强度指标。

6.试验结束：试验完成后，卸载并拆除试件，对试验装置进行清洁和维护，整理试验数据和报告。
