流体钢塑复合管内衬结合强度试验机

一、产品介绍：

流体输送用钢塑复合管内衬结合强度试验机是用于测试钢塑复合管内衬结合强度的设备。该试验机能够模拟实际使用条件，通过施加压力来检测内衬塑料与钢管之间的结合强度，确保管道在使用过程中不会发生分层或脱落现象。该试验机添加相关辅具，也可做拉伸、压缩、弯曲等力学试验。

执行标准：

GB/T28897-2012《钢塑复合管》

CJ/T 136-2007《给水衬塑复合钢管》

二、技术参数：

试验力：50KN

有效测力范围：0.1% - 99.999% FS

位移分辨率：0.01mm

位移示值误差：±0.5%

试验速度范围：0.001 - 500mm/min

速度精度：±0.5%

控制方式：具备应力、应变、位移三种控制方式 ，且可随机切换，方便根据不同测试需求灵活选择。

应力控速率范围：0.005% - 6％FS/S

应变控速率范围：0.002% - 6％FS/S

恒力 / 位移 / 变形测量范围：0.5％ - 1**FS 。

恒力 / 位移 / 变形测量精度：设定值＜10％FS 时，为设定值的 ±1% 以内 ；设定值≥10％FS 时，为设定值的 ±0.1% 以内 。

有效试验宽度：600mm（可根据样品加宽）

有效试验空间：800mm（可根据样品加高）

电源：AC220V、50HZ

三、组成部分介绍：

1、加载装置：一般由电机、减速机、丝杠等组成，可提供稳定的加载力，使试样承受不同形式的外力作用，以满足不同测试方法的要求。

2、测量装置：包括力传感器、位移传感器等。力传感器用于精确测量施加在试样上的力的大小，位移传感器则可监测试样在受力过程中的变形或位移情况，为分析结合强度提供数据支持。

3、夹具：根据试样的形状和尺寸设计不同类型的夹具，如管端夹具、环形夹具等，确保试样在测试过程中能够被牢固地固定，且受力均匀，以保证测试结果的准确性。

4、控制系统：用于控制加载装置的运行速度、加载力的大小等参数，同时采集和处理测量装置获取的数据，可实现自动化测试，并能对测试数据进行存储、分析和打印输出。

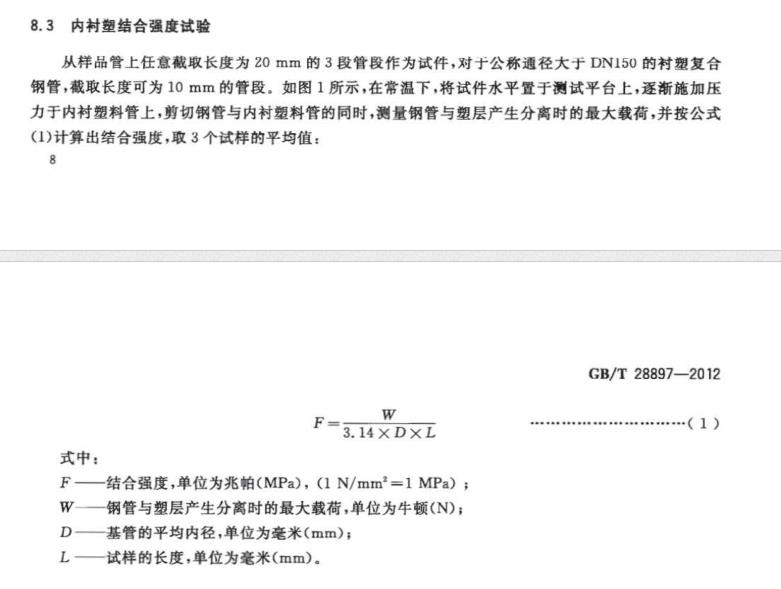

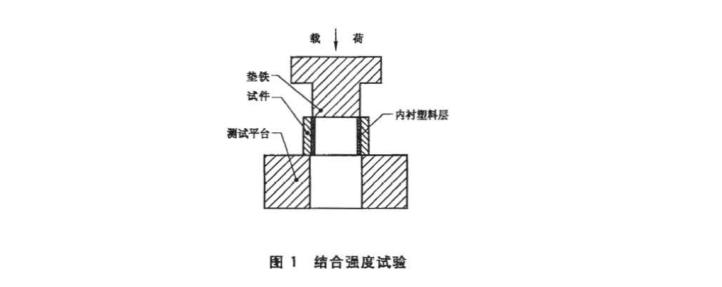

三、钢塑复合管内衬结合强度试验方法：符合GB/T28897-2012标准
