装配式结构件抗弯挠度试验机

一、产品介绍：

装配式结构件抗弯挠度试验机是用于检测钢筋混凝土结构件、钢结构件在弯曲载荷下变形和承载能力的专用设备。主要用于模拟实际工作环境中的荷载条件，测试混凝土梁在受力过程中的变形和应力分布，从而评估其抗弯强度、刚度以及破坏形态等关键性能指标。

执行标准：

GB/T 50152-2012《混凝土结构试验方法标准》

DB11/T 968-2021《预制混凝土构件质量检验标准》

JGJ1-2014《装配式混凝土结构技术规程》

GB50204-2002《混凝土结构工程施工质量验收规范》

二、技术参数：

试验力：1000kN

试验力测量范围：2%~100%FS，全程不分档

示值精度：±1%

位移测量范围：0~200mm

分辨率：0.01mm

试验速度：0.5mm/min-100mm/min

满载高试验速度：50mm/min

试验附具:

分配梁：约1800*500*400mm

支辊：约1800*240*350mm

支撑小车：约1800*800*400mm

MAX可调整试验空间(带附具与小车后)：1200mm

主机下部平台长度：6000mm

立柱间净间距：2000mm

活塞行程：00mm

主机外形尺寸：约2350X6000X2580mm

控制柜外形尺寸：1150X665X860mm

泵站：7L/min,26MPa,4kW，三相，AC380V，自带风冷器;

控制系统：全数字电液伺服控制:可进行等速试验力、等速位移、试验力保持、位移保持等试验。

三、主要功能：

抗弯挠度测试：通过施加集中载荷或均布载荷，测量装配式结构件（如预制梁、叠合板、桁架等）在弯曲状态下的跨中挠度、支座沉降等变形参数，评估其刚度是否符合设计要求。

抗弯强度测试：逐步增加载荷直至构件破坏，测定其极限抗弯承载力、开裂荷载及破坏模式（如适筋破坏、超筋破坏），验证结构安全性。

长期挠度监测：支持持载测试（如24小时恒载），测量构件在长期载荷作用下的蠕变挠度，模拟实际使用中的变形趋势。

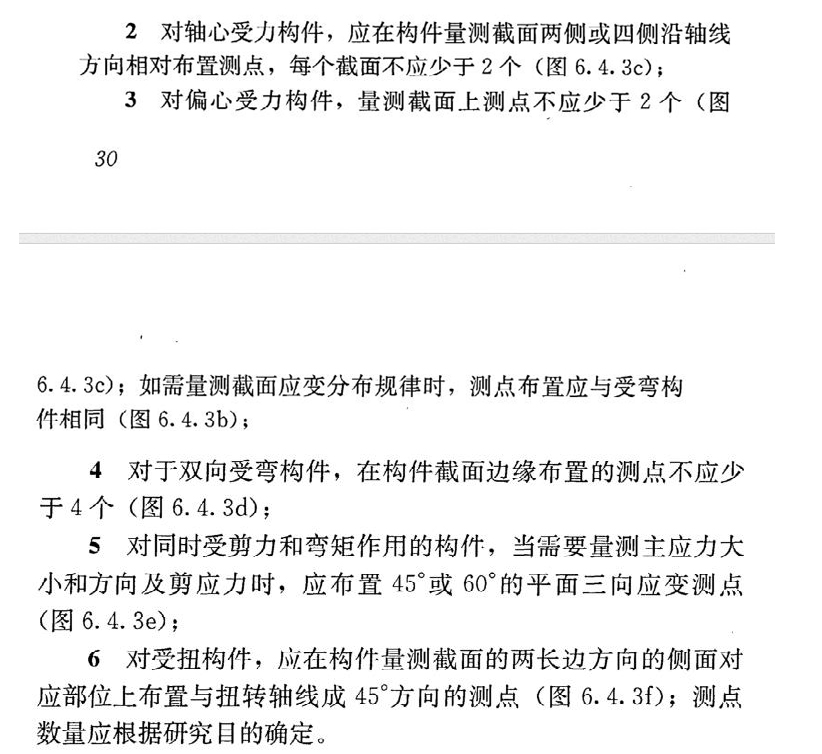

四、装配式结构件抗弯挠度试验机的应力点布置符合GB/T 50152-2012

五、试验流程

1. 试验前准备

试样安装：将构件平稳放置于支座上，调整支座中心距至设计值（误差≤2mm），确保构件轴线与加载方向垂直。

传感器布置：在跨中、1/4 跨、支座处安装挠度计，在受拉钢筋表面粘贴应变片，连接数据采集系统并校准零点。

2. 加载测试

预加载：施加 5%-10% 的额定载荷，检查设备运行及数据采集是否正常，消除构件与支座间的间隙。

正式加载：

分级加载：每级载荷为预估极限荷载的10%，持载 5-10 分钟，记录挠度及裂缝开展情况。

破坏加载：当构件出现明显裂缝或挠度突增时，以更慢速度加载至破坏，记录极限载荷及破坏形态。

3. 数据处理

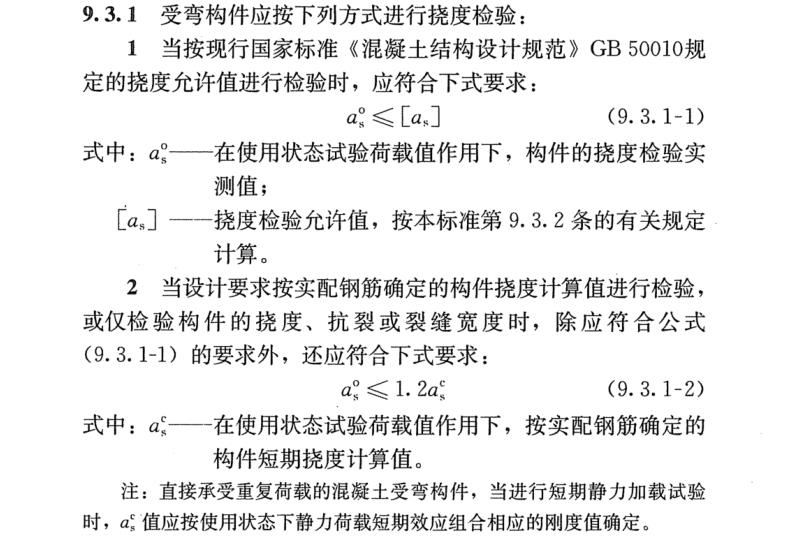

挠度计算：根据跨中实测位移减去支座沉降，计算净挠度值，与规范允许值对比（如 GB 50010 规定挠度限值为 L/200）。
