焊接钢轨静载弯曲试验机

一、产品概述：

焊接钢轨静载抗弯试验机是用来检测焊接钢轨静弯力学性能的设备。主要用于测试焊接钢轨接头的MAX承载力、破坏试验力、挠度变形等力学性能。该设备通常采用电液伺服系统，具有高精度测量和稳定的四立柱框架结构，能够满足高强度的测试需求。

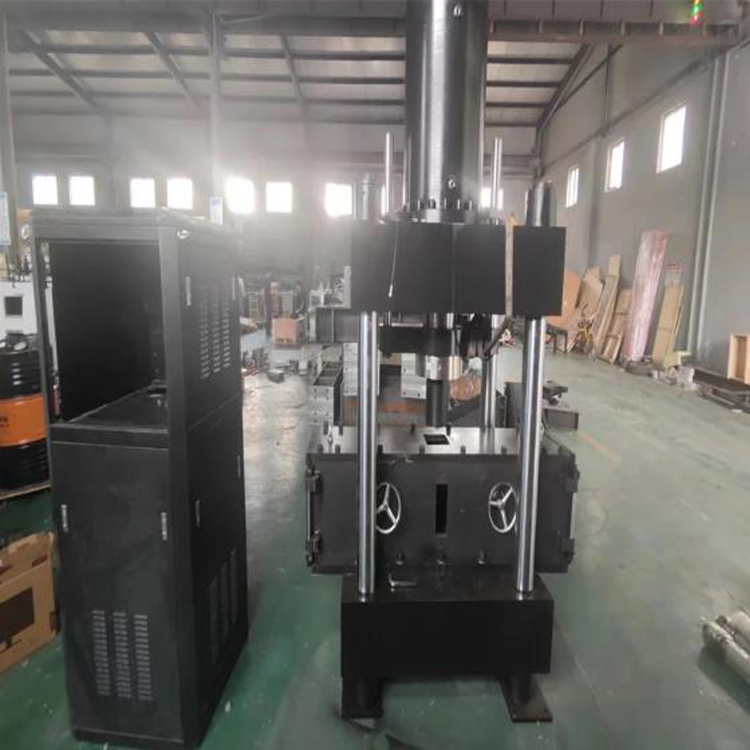

（图片仅供参考，以实际产品为准）

执行标准：

TB/T3276-2011《高速铁路用钢轨》

TB/T1632.2-2014《钢轨焊接 第2部分：闪光焊接》

TB/T1632.3-2014《钢轨焊接 第3部分：铝热焊接》

TB/T1632.4-2014《钢轨焊接 第4部分：气压焊接》

TB/T1632.1-2014《钢轨焊接 第1部分：通用技术条件》

TB/T2344-2012《43kg/m～75kg/m钢轨订货技术条件》

二、技术参数：

1、试验力：3000kN

2、试验力测量范围：2%~100%F.S

3、试验力示值相对误差：≤示值的±0.5%

4、试验力分辨力：1/±300000

5、应力速率误差：≤±5%

6、等速应力控制范围：2~60N/mm2·S

7、等速应变控制范围：0.00025/s~0.0025/s

8、应变速率误差：≤±5%

9、位移分辨力：0.01mm

10、活塞有效试验行程：≥250mm

11、四立柱跨度(LW)：1100x610mm

12、静弯支座：圆弧半径R=100mm±5mm，中心距离1000mm±5mm

13、静弯压头：圆弧半径R=300mm±5mm，宽度75mm；压头硬度HRC50~55

14、加载速度：600N/s~80kN/s; 0.7mm/s~1.2mm/s；计算机自动控制显示

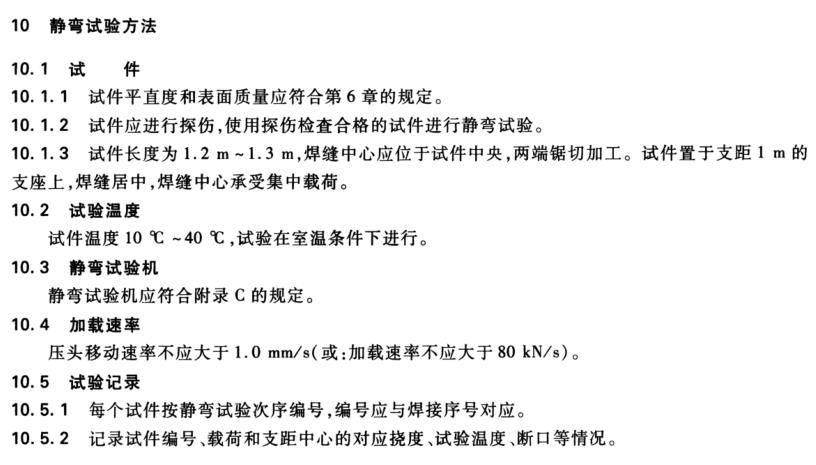

三、静弯试验方法如下：

四、主要功能及特点：

1、对焊接钢轨接头施加稳定、可控的静态拉伸或压缩载荷，MAX试验力高达300t。采用液压伺服加载系统确保载荷精度±1%FS，满足标准要求中的抗拉、抗压强度测试。

2、实时检测试验过程中的载荷、位移、应变等参数。采用轮辐式压力传感器精度达0.5%FS，位移采用高精度传感器，分辨率为0.01mm。应变测量采用电阻应变片结合数据采集器。

3、按预设参数自动执行加载、保载、卸载流程。自动记录数据并生成报表，包含载荷-位移曲线、抗拉强度、屈服强度、断后伸长率等关键指标。

4、多重安全保护系统，含机械保护如，急停按钮、运动部件防护罩。电气保护包含过载、过压、数据异常报警灯。软件保护包含超限自动停机、数据异常报警。

5、夹具适配性兼容多种规格钢轨，定制V型液压夹具，防止试件滑脱。

6、多模式控制，支持载荷控制、位移控制、应变控制等三种模式切换，以适应不同测试需求。
