疲劳试验机

板簧疲劳试验机

一、 设备简介 板簧疲劳试验机 主要用于对汽车钢板弹簧进行疲劳性能试验的专用设备,该试验机通过液压伺服方式来实现对汽车钢板弹簧的静态试验、动态试验和疲劳性能试验,本试验台可对汽...



  • 产品详情
一、 设备简介

板簧疲劳试验机主要用于对汽车钢板弹簧进行疲劳性能试验的专用设备,该试验机通过液压伺服方式来实现对汽车钢板弹簧的静态试验、动态试验和疲劳性能试验,本试验台可对汽车钢板弹簧总成在特定条件下,进行预压后,检测其刚度大小;可以按预置弧高测量负荷大小,也可以通过预置负荷测量弧高大小;在规定的应力下进行钢板弹簧的疲劳试验。

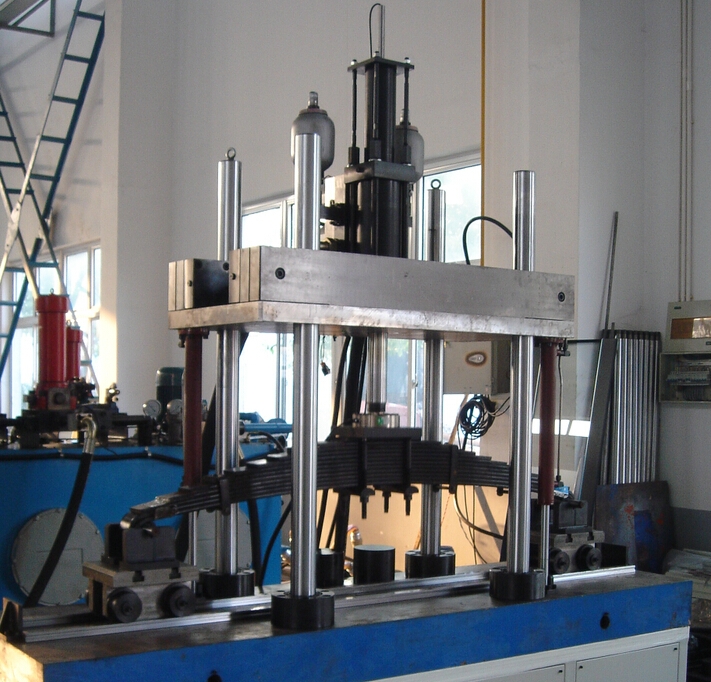

  板簧疲劳试验机

                                                                                                  板簧疲劳试验机
二、主要构成部分及特点

主要由主机系统、液压系统、伺服控制系统、强电控制系统、计算机数据处理系统等部分组成。
主机的试验框架为四柱式框架结构,刚性好、强度大、适用范围广。框架上端横梁设置升降机构,可随意调节高度,便于安装不同试样。四柱固定于试验平台上,试验平台设计加工贯通滑槽,以备试验小车在上面滑动。伺服作动器安装在活动横梁上,试验平台水平放置于地面上。
本机具有油源过压保护;油温互锁保护;计数器予置值互锁保护;负荷、位移上、下限设定值超限保护;电机过流保护级安全防护等多种保护功能。

三、主要参数

序号 项        目 主要规格、技术参数和技术指标
1 最大试验力 ±300kN(21MPa)
2 静态示值精度 ±1%(2%-100%FS)
3 动态波动度 ≤±1%FS
4 频率范围 0.1-10HZ
5 控制方式 力、位移全数字闭环系统
6 主要输入试验波形 正弦波、方波、三角波、梯形波、静态试验斜波等
7 所需伺服阀流量 700L/min
8 有效试验空间 高度1000mm,柱间距离≥580×750
9 空间调整方式 液压升降、锁紧移动横梁
10 作动器行程 ±150mm
11 位移示值精度 ≤±0.5%FS

四、适用标准

板簧疲劳试验机可以完成
JB3383《汽车钢板弹簧台架试验方法》、
JB523《汽车钢板弹簧技术要求》
QC T 29035-91《汽车钢板弹簧技术条件》标准中要求的相关试验。

五、售后服务

1、三承诺:
*  承诺2小时内响应客户所提问题
* 承诺省内24-48小时内把客户提出的问题处理完毕
*  承诺为客户提供终生的咨询服务和设备维修服务
2、三保”服务:
*  保会:保证专门技术操作培训,简易机型-电话培训,复杂机型-上门培训
*  保修:保修一年,一年内无人为误操作,全部免费保修
*  保换:如出现购买错机型,15个工作日内保换
3、三负责:
*  对运输过程中出现损坏负责
*  对使用中机器本身原因负责
我们承诺保证专门技术的操作培训,简易机型-电话培训,复杂机型-上门培训
