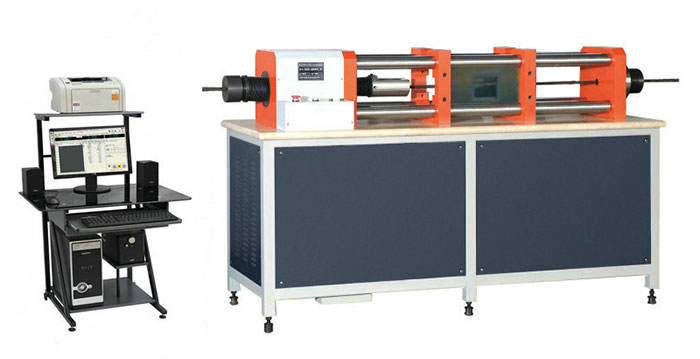

卧式横拉钢绞线松弛试验机

一、产品简介 微机控制 钢绞线松弛试验机 是进行预应力钢丝、PC钢棒及钢绞线松弛试验的新型设备。 采用微...



  • 产品详情
         一、产品简介

  微机控制钢绞线松弛试验机是进行预应力钢丝、PC钢棒及钢绞线松弛试验的新型设备。

  采用微机控制试验过程,数据自动采集及自动处理,减少了人员的劳动强度,增加了试验准确性,是企业、科研院所理想的试验设备。该设备配置适当附件还可以做其它试样的拉伸和压缩试验。

  钢绞线松弛试验机主要用于钢绞线的松弛试验,可检测钢绞线及其它金属线材的单轴拉伸松弛强度等特性。可广泛用于质检部门、建筑施工单位、钢铰线和钢筋生产企业,是现代建筑力学试验的新型试验设备。

  满足GB-T5223-2014《预应力混凝土用钢丝》,GB/T10120-1996《金属应力松弛试验方法》及GB/T21839-2008《预应力混凝土用钢材试验方法》。


  二、产品特点

  钢绞线松弛试验机采用卧式横拉结构,四根主光杠矩形排列,作为立式松弛试验机的升级、改进产品,其操作更加直观、简便、an全。

  加长的拉伸空间,试样长度在2100mm以上,提升了试验结果的准确度。

  2倍于zui大试验力的主体框架,避免了由于结构框架发生松弛而带来的试验误差,增加试验的准确性。

  钢绞线松弛试验机采用可自锁蜗轮蜗杆结构,无间隙滚珠丝杠,结构紧凑效率高。

  松弛试验要求的恒温和无震动的条件容易满足。

  该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统,控制器作为控制系统核心。

  以WINDOWS为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。

  钢绞线松弛试验机良好的人性化设计使试验操作更为简便。

  三、技术参数及规格

  1、zui大试验力(kN): 300

  2、钢绞线松弛试验机试验力等级: 1级

  3、试验力示值精度:≤±1

  4、变形测量范围:0~10mm

  5、变形测量精度:±0.5%

  6、引伸计:1000mm

  7、拉伸行程(mm): 0-200

  8、拉伸试验空间(mm): 2500

  9、钢绞线松弛试验机变形测量分辨率(mm): 0.01

  10、夹头移动速度(mm/min): 0-50

  11、夹持试样直径范围(mm):Φ11.10(小规格特殊定制)

  12、主机外形尺寸(约长/宽/高)(mm): 2900/900/700/

  13、总功率(KW):1.5

  14、试验时间(t)1000

  五、钢绞线松弛试验机配置

  1、伺服驱动器和伺服马达

  2、负荷传感器一台

  3、数字式测变形装置一套

  4、钢绞线松弛试验机专用测控软件一套(带温控)

  5、减速机一台

  6、高转矩、无齿隙圆弧齿型带和带轮一套

  7、计算机:联想电脑一台

  8、打印机:HPA4彩色喷墨打印机一台

  9、主机一台(本公司自产)

        夹具一套(满足Φ11.10、12.70、15.24mm)

  10、中文Windows平台下的试验软件包

  钢绞线松弛试验机技术文件说明书(说明书、合格证、装箱单)
