铁路弹条扣件扣压试验机

产品介绍：

弹条扣件扣压试验机是用来检测铁路弹条扣件在规定负荷下的疲劳性能试验的设备，主要用于测定弹条扣件的疲劳极限和疲劳寿命等指标‌此外，弹条扣件压力试验机还可以应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。‌

执行标准：

TB/T 2091-2020《弹条扣件组装件 技术条件》

TB/T 3397-2015《铁路轨道扣件系统疲劳性能试验方法》

TB 10433-2014《铁路轨道工程施工质量验收标准》

技术参数：

试验力：100KN

测量范围：2%- 1**%

试验里分辨率：0.01KN

试验力准确度：优于示值的±1%或者±0.5%

试验机级别：1级

位移分辨率：0.01mm;

位移测量准确度：±0.5%;

试验行程：600mm(可定制)

压盘直径：150mm(可定制)

速度范围：1-300mm/min

速度精度：优于示值的±0.5%

弹条扣件扣压试验机的主要功能：

扣压力测试：测量弹条扣件对钢轨的初始扣压力及长期荷载后的残余扣压力，验证其是否符合设计标准。

疲劳性能测试：模拟列车反复荷载作用，对弹条扣件进行数万次循环加载，检测扣压力衰减率、弹条变形及断裂情况，评估疲劳寿命。

力学性能测试：包括弹条的抗拔力、抗弯强度、刚度等参数测试，分析弹条与轨枕、钢轨之间的协同受力特性。

弹条扣件扣压试验机的结构组成：

主机机架：采用高强度钢材制成，需有足够的强度和刚度以保证试验过程中不发生变形或振动。

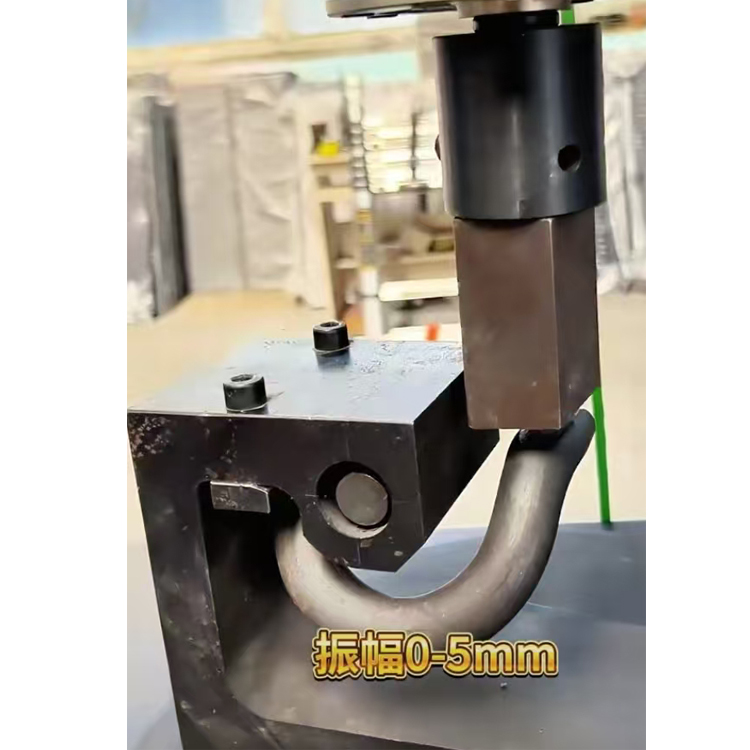

安装座：位于机架顶面上，用于固定安装待测试的弹条，确保弹条在测试过程中位置稳定。

加载系统：由液压缸、油泵、油管等组成，可为弹条提供稳定的加载力，使弹条产生变形。

测量系统：包括压力传感器和位移传感器，分别用于测量弹条的扣压力和弹程高度。

控制系统：可控制加载速度、加载力大小等试验参数，并实时显示和记录试验数据。
