钢索链条卧式拉力试验机

一、设备简介

该试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，全程应变控制是按照GB/T 228.1-2010《金属材料 拉伸试验 第1部分 室温试验方法》确定的试验方法。本软件分为横梁位移、引伸计、考虑主机钢度的横梁位移三种模式。用于各种金属材料、钢索、钢绞线、锚链链条、矿车链条、吊装带、安全带、高强螺栓紧固件、缆绳等较长试样的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。




二 、结构描述：

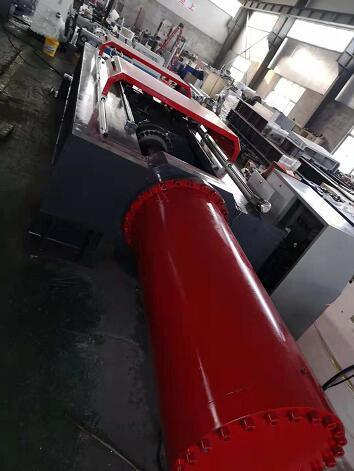

1.主机部分主要由油缸座、油缸活塞、前移动夹头座、后移动夹头座、移动横梁及负荷传感器等部件组成。油缸座、钢板焊接框架和后移动夹头座形成受力框架，前移动夹头座和后移动夹头座连接试样的两端。单出杆双作用低摩擦活塞缸在液压油的作用下带动前移动夹头座运动，从而将试验力施加到试样上。后移动夹头座与框架之间采用插销连接，手动穿销。计算机控制系统通过控制伺服阀来实现试验的自动控制。

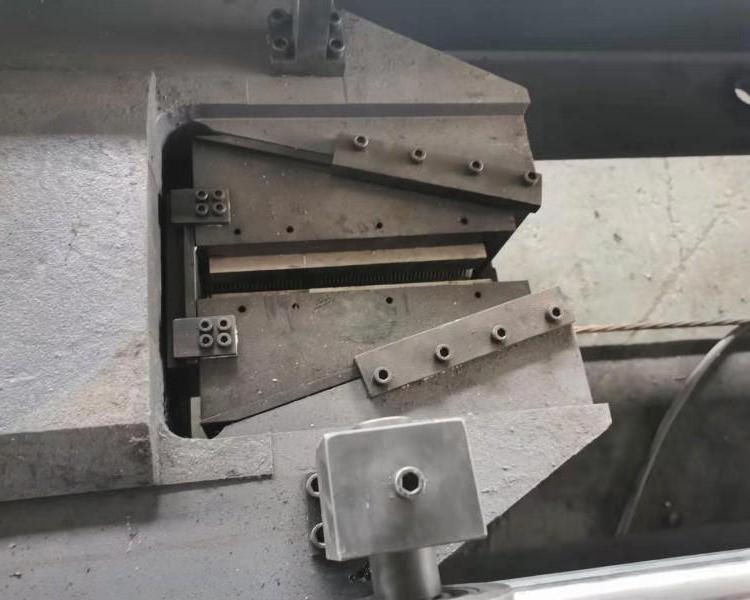

2.前后移动夹头座采用铸钢材料整体铸造而成，强度高，韧性好，钳口变形小。其结构布筋分布合理，工件刚度大，外型美观大方，保证整个零件安全可靠性。

3.拉杠采用45#优质结构钢，既满足了强度又提高了拉杠的使用可靠性，采用高精度机床加工，经过时效、调质、定形等热处理，确保拉杠的精度。




三、主要参数 ：
1、******负荷：          500kN-6000KN
2、结构形式：              单出杆双作用油缸框架结构
3、试验操作高度：          500mm
4、驱动控制方式：          微机控制电液伺服
5、试验类型：              常温金属拉伸等
6、过载保护：              105％过载保护(无变形、无机械损伤)
7、整机噪声：              不超过70dB
8、负荷示值准确度：        优于示值的±1%
9、负荷分辨率：            500000码，且全程分辨率不变
10、力值测力范围：          2%～100%F·S（全程不分档）
11、负荷控制精度：          优于示值的±1%
12、应力控制精度：          优于示值的±1%
13、位移示值准确度：        优于示值的±1%
14、位移分辨率：            0.001mm
15、位移控制精度（速度）:   优于示值的±1%
16、活塞向移动速度范围：    0-50mm/min满负荷无极调速
17、活塞空载******移动速度：  不小于100mm/min,并任意可调
18、活塞行程：             按要求定制
19、拉伸空间：             按要求定制
20、试验宽度：               按要求定制
