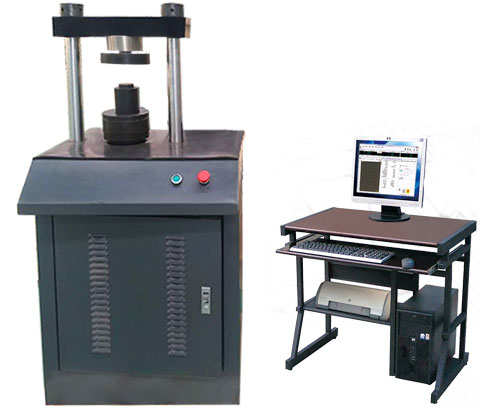

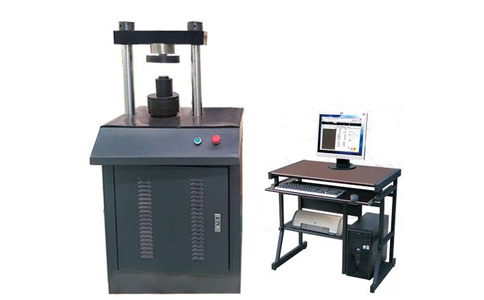

支撑剂破碎率试验机

一、产品介绍：

支撑剂破碎率试验机专门用于检测石油支撑剂破碎率的设备。它通过液压动力源对装有支撑剂的破碎室施加不同的闭合压力，并在额定压力下进行承压测试，以确定支撑剂的抗破碎能力。

执行标准：

SY/T5108-2014水力压裂和砾石充填作业用支撑剂性能测试方法

二、主要功能和用途：

支撑剂破碎率试验机主要用于石油支撑剂、陶粒砂、石英砂等颗粒状物体的抗压、抗破碎试验。该设备电脑化操作，可自动完成加载-保持-卸载整个实验过程，试验结果自动分析，精准可靠。它适用于石油天然气勘探、研究院、质检、高等院校等机构。

三、技术参数：

3.1.1压力机参数：量程≥300KN，可提供110MPa的压力，满足压裂支撑剂20/40目、30/50目、40/70目、70/140目的破碎率实验，规格满足入井材料移动检测平台空间布局的自动加载压机。

3.1.2支撑剂破碎室直径：≥φ50.8mm；

3.1.3支撑剂破碎室净长：≥85.6mm；

3.1.4支撑剂破碎室壁厚：≥12.7mm；

3.1.5支撑剂破碎室活塞：≥φ50.7×88.9mm；

3.1.6最大试验力 ≥300kN；

3.1.7精度≤±1%；

3.1.8等级 1 级；

3.1.9试验力加荷速度 0.1～5kN/S；

3.1.10电 压 220V±10%；

3.1.11功 率≤1.0kW；

3.1.12试验空间 ≥285×260mm；

3.1.13承压板尺寸 φ155mm。

3.2设备配置

3.2.1主机1套；

3.2.2软件1套；

3.2.3电脑打印机1套；

3.2.4破碎室铺置器1套；

3.2.5U盘1个，60G。

四、

设备特点：

a)采用先进的交流伺服电机调速驱动系统，调速比1：700，可根据加荷速度的需要在0.05-100mm/min范围内实现任意的压盘上升速度；

b)全机械结构，从伺服电机到伺服减速机，采用全密封结构，使用期间不需要对润滑油更换，不存在压力油泄漏和比例阀堵塞；

c)主机设计按照人机工程标准，使操作简便、方便快捷。测量控制高精度，智能化；

a)充分发挥了微机的优势，减少了电控系统硬件，所有的电器部分集成为两个模块，使产品可靠性大大提高；

b)超过试验力最大值的一定范围（过载该档位的2-5%）、或活塞碰到限位时，可即刻停机；

c)各测量数据均可永久保存，以便以后观察；试验力、位移测量控制集中于微机的试验界面上，直观、便于操作。
